Dicen que los que saben de receptores a cristal, encaran proyectos de este tipo. He visto que los usan para DX o en zonas de recepción muy marginal.
Está basado en
uno de los tantos circuitos que usan como método de ajuste (entre otras cosas)
el acoplamiento inductivo “mutuo y variable” de dos circuitos sintonizados.
Reconozco que
encaré el proyecto con bastante expectativa y, la verdad, es que no me
defraudó. Es lo mas sensible y selectivo que hice hasta hoy.
Estoy seguro de
que se puede pulir aun mas (sobre todo en la calidad de los materiales que se
usan) y con ello se obtendrían todavía mejores resultados.
Para ser un
detector a cristal es bastante laborioso de montar pero, de todos modos, es un
circuito que personalmente recomiendo.
Fue diseñado
para Onda Media (550 a
1750 KHz) ya que es donde hay mas estaciones y con mayor nivel de señal, pero
he visto en la web proyectos de este tipo también para onda corta.
El circuito:
Se compone de
dos secciones. Una unidad de sintonía de antena y otra unidad de detección. En
principio, ambas son independientes excepto por el acoplamiento “débil” de las
bobinas de los circuitos sintonizados.
En estos
receptores un factor crítico es el de la distancia entre ambas bobinas y su
punto óptimo de trabajo se encuentra entre 5 y 15 cm de separación. Por tal
motivo se hace frecuente uso de módulos separados (como en este caso) para
realizar el ajuste directamente moviendo las posiciones respectivas de éstos
sobre la mesa de trabajo.
Unidad de
Sintonía de Antena
Es un circuito
L-C paralelo al que se le carga la antena con un acoplamiento capacitivo
variable. Este capacitor puede ser fijo pero su posibilidad de ajuste mejora el
rendimiento en determinados casos. Mi versión sigue el siguiente esquema:
Se compone de un
tandem de 3 secciones y de un capacitor variable independiente. El tandem es de
365 pF por sección y el variable solo es de 200 pF. La llave modifica el
arreglo de estos capacitores para distintas formas de sintonía.
Con la llave en
la posición “A” hay máxima capacidad en el circuito de sintonía (dos secciones
del tandem en paralelo). Resuena en las frecuencias mas bajas. Por su parte,
con la llave en las posiciones “B” o “C” la capacidad de sintonía es menor para
resonar en la parte alta de la
Banda.
Además, la llave
en “A” o en “B” ajusta solidariamente el capacitor de sintonía con el de
acoplamiento de acuerdo al siguiente criterio: máximo acoplamiento (capacidad) en
frecuencias bajas y mínimo acoplamiento en frecuencias altas. Esto es así
porque, en general, los problemas de selectividad se presentan en la parte alta
en tanto que los de sensibilidad en la parte baja.
La posición “C”
de la llave permite acoplar la antena de forma totalmente independiente de la
sintonía.
Unidad detectora
Un segundo
circuito L-C paralelo toma la señal recibida por el circuito de antena. De ahí
en adelante, lo que sigue es un detector bastante común. Tomé algunos consejos
de circuitos ya desarrollados y lo adapté a lo que mejor rindió para mi caso (con
los elementos que tenía). El circuito de este módulo es el siguiente:
Como se ve, aquí no
hay muchos ajustes que hacer. La señal es tomada del circuito de sintonía a través de un pequeño
capacitor C2 (variable de unos 30 pF) y detectada finalmente por el diodo. La
práctica me indicó que el choque Ch1 es importante ya que provee un retorno de
continua para el diodo. Si uno no coloca este choque el circuito también funciona pero no de la misma forma. C3 envía a masa la componente de RF de la detección
y ya queda el audio separado y listo para enviar a los auriculares.
Lo que sigue
puede presentar muchas modificaciones. Yo dejé dos alternativas montadas sobre
el prototipo. La primera es usando un transformador con el arreglo de un
segundo choque (Ch2) y un capacitor (C4). El auricular es uno de tipo
telefónico que combinó bastante bien con el transformador que tenía. Este
último es de salida de audio de alta Z pero se puede experimentar con pequeños
transformadores de alimentación de 6 o 9 V. hay que jugar un poco con el valor
del capacitor y probablemente también pueda quitarse el segundo choque.
Otra opción es
la salida marcada con “X”. Este arreglo se presenta como apto para auriculares
del tipo cristal (de muy alta Z). Supongo que hasta debe funcionar mejor pero,
por el momento, no tengo uno para probar (lo dejé listo para cuando consiga alguno).
El Montaje
Como se ve en
las fotografías, ambos módulos están realizados sobre recortes de madera tipo
“aglomerado”. Dos tablas de aproximadamente 15 x 25 cm. Los paneles frontales
son de Fibrofácil (una suerte de madera prensada muy popular y económica por
estos días). Hay abundancia de este material en las casas de artesanía. Lo
recomiendo!

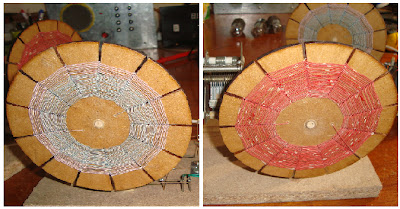

Las bobinas
también se hicieron en discos de Fibrofácil de 13 cm de diámetro previamente
barnizados. Ya los venden cortados por lo que solo hay que hacer las ranuras.
Para la bobina de la unidad detectora usé alambre de litz (de otra bobina que
desamé) y para la boina de la unidad de antena usé alambre fino común de 0,2 mm
(no tenía tanto litz). El diámetro interior de los bobinados es de 5 cm y desde
allí hay que empezar a enrollar (la detectora llega a 10 cm de diámetro
exterior y la de antena a 9,5 cm).
Respecto de los
capacitores la cosa en mas dispar. El de sintoía de antena es realmente
impecable y de muy buena calidad (las tres secciones están montadas sobre
aisladores cerámicos). El principal objetivo de la llave fue tratar de dar el
mayor aprovechamiento a este dispositivo.
El segundo capacitor de la unidad de antena es, mas bien, "berreta". Seguramente surgió de un desarme de alguna radio vieja. De todas formas, el hecho de permitir le regulación del nivel de carga de la antena de forma independiente de la sintonía, es una característica interesante.
Por
último una mención para el capacitor de sintonía principal. Es, sin duda, muy
antiguo. Seguramente proviene de algún equipo valvular. Cuando lo rescaté tuve
que trabajar un poco (tenía placas en corto que me costó badtante separar) pero
realmente valió la pena. Presenta un movimiento muy suave tiene un rango muy
amplio de capacidad lo que permita cubrir casi toda la banda de AMEl segundo capacitor de la unidad de antena es, mas bien, "berreta". Seguramente surgió de un desarme de alguna radio vieja. De todas formas, el hecho de permitir le regulación del nivel de carga de la antena de forma independiente de la sintonía, es una característica interesante.
Capacitor del Detector Capacitor de Antena |
Usando la radio
El primer requisito es la antena. No es nada del
otro mundo pero requiere de un cable de bastante extensión. Recomiendo mas de
10 mts y, por supuesto, externo.
Otro aspecto fundamental es la conexión a tierra.
Sin ella los resultados que se obtengan con este equipo (y con cualquier otro
receptor a cristal) sera muy pobre. Para esta conexión bastará un cable grueso
que haga buen contacto a una cañería de agua o a una “jabalina” metálica
clavada en la tierra. Ambas unidades (detector y antena) deben estar conectadas
a masa.
Lo que sigue es paciencia y tomarle la mano al
equipo. Hay que jugar con varias cosas al mismo tiempo (la sintonía de antena,
la del detector, la separación de los módulos y los ajustes para
selectividad/sensibilidad). Generalmente, cuando uno ajusta alguna cosa, se
desajustan las restantes pero, luego de mucho insistir, se logra el punto
óptimo.
Recomiendo las horas nocturnas para recibir mas
estaciones. Además las que son locales y de alta potencia, si bien se escuchan
a toda hora, mejoran mucho su señal. He recibido señales con una calidad de
audio que realmente me ha sorprendido.
Aquí, en buenos Aires, la emisoras de baja potencia se encuentran por encima de los 1000 KHz así que es allí donde se pueden notar las bondades de este equipo.
Aquí, en buenos Aires, la emisoras de baja potencia se encuentran por encima de los 1000 KHz así que es allí donde se pueden notar las bondades de este equipo.
Dejo algunas imágenes mas de mi radio y, por
supuesto, escucho opiniones, consultas, y sugerencias…!
