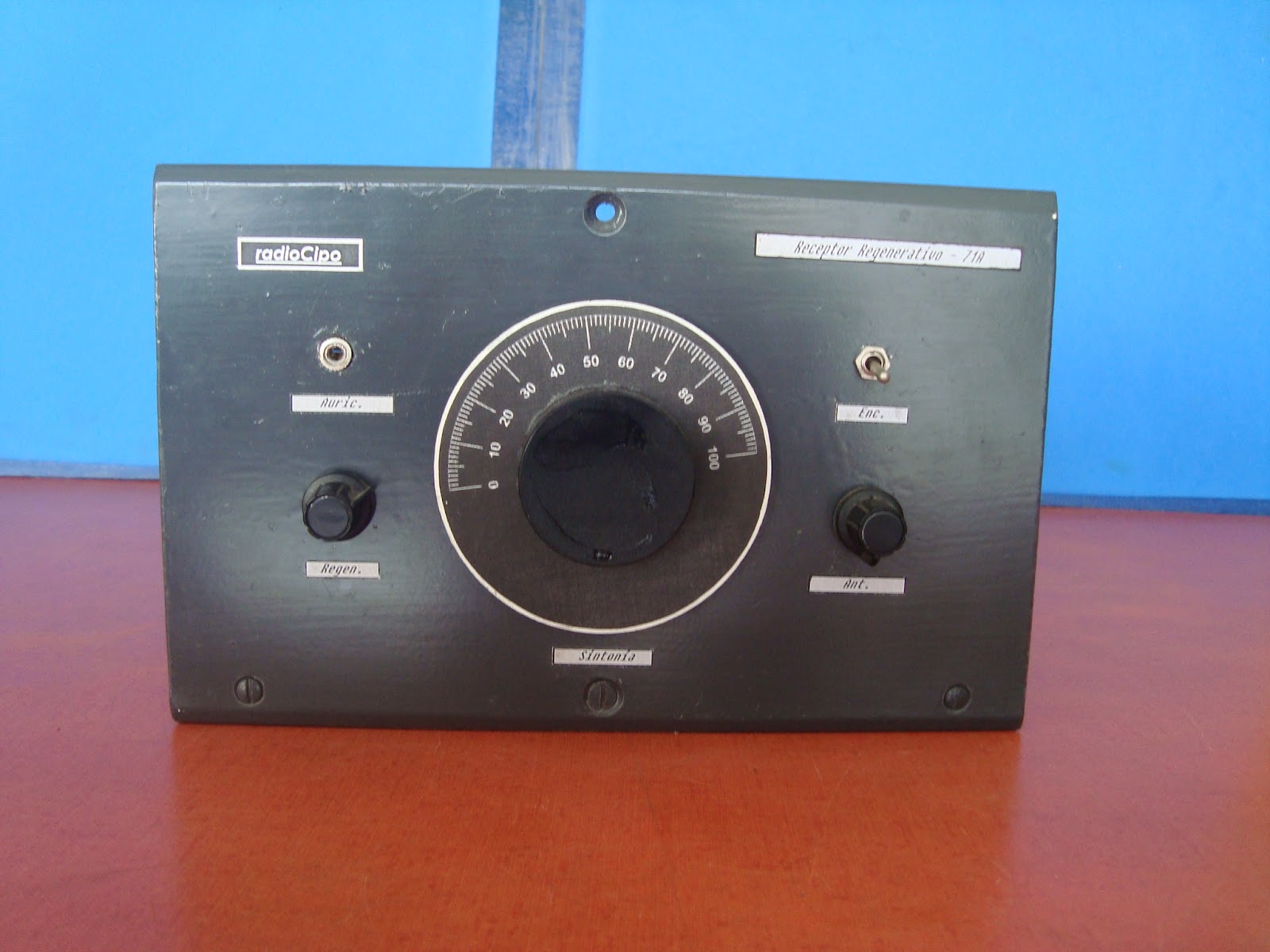

Esta es mi radio
casera de una sola válvula de estilo primitivo.
Se trata de un receptor
regenerativo hecho con un tríodo de calentamiento directo y un sistema de
bobinas de acoplamiento variable que controla la realimentación positiva de
señal. Funciona para onda media cubriendo de 550 a 1500 KHz aproximadamente.
El desarrollo
gira en torno al tríodo 71A que era una válvula usada en la década del 40 como
amplificadora de audio. Funciona bien con poca tensión de placa cargando
auriculares de alta impedancia. Se debe considerar que requiere alimentación de
5V de filamento. De la propia hoja de datos surge que la disposición de este
tubo es bien sencilla:
La regeneración se
controla con un “variocupler” de constricción casera. La idea es graduar a
cantidad de realimentación positiva de señal por medio de un inductor (Lt) acoplado
inductivamente con el de sintonía principal (L1).
Está construido con
tubos de PVC. El interior es de 1,5’ y el exterior es de 2’. Tengo pensado preparar una explicación mas
detallada de cómo funciona este dispositivo (eso quedará para mas adelante…).
El receptor
completo obedece al siguiente esquema:
La antena se
carga a través de un pequeño capacitor variable de 30 pF con control al frente
del panel (dependiendo del largo de la entena es el grado de “carga” que se le
da al circuito sintonizado.
El capacitor de
sintonía principal es una sola sección de 340 pF de uno de tamdem doble. Se
puede jugar con el rango de cobertura de frecuencia agregando a la segunda sección del capacitor en
paralelo y quitando vueltas de la bobina principal.
Por último, como
se ve, para la fuente se usan 2 transformadores. Uno se encarga del filamento y
otro del +B principal. Notar que el filamento es alimentado con CC. Podría
haber usado CA pero esto provoca mas zumbido. Además, con el filtro del
rectificador se llega fácilmente a los 5Vcc a partir de un secundario de 4,5Vca.
El +B se obtiene
de un secundario de 15V y de un doblador de tensión. Luego de los filtros se
alcanzan unos 36V para alimentar la placa, lo que resulta mas que suficiente.
Los auriculares
son magnéticos de alta impedancia.
Lista de
componentes:
L1 - 70 vueltas
de alambre 0.2 mm sobre forma de PVC de 2’
Lt - 20 vueltas
de alambre 0.2 mm sobre forma de PVC de 1.5’
RFC – choque de
RF de 1.5 mH
C1 – capacitor variable
340 pF
C2 - capacitor variable
30 pF
C3 - capacitor
220 pF
C4 - capacitor
150 pF
C5 – capacitor 1000
pF
C6, C7 –
capacitor 100uF x 50V
C8 – capacitor 1000
uf x 16V
R1 – resistor 2.2
Mohms
D1 a D4 – diodos
1N4004
T1 –
transformador 220V a 15V
T2 – transformador
220 a 4.5V x 500mA
V1 – válvula tríodo
71A
Auriculares
magnéticos tipo telefónicos Z = 2 Kohms
¿Cómo anda la
radio?. La verdad es que no me puedo quejar. Superó mis expectativas. Cubro casi
toda la banda (me quedo un poco corto en las puntas, supongo que es por el
capacitor). Entran todas las emisoras locales de alta potencia y unas cuantas
de las alternativas. Con auriculares magnéticos de alta impedancia el volumen
es mas que aceptable.
En resumen, un
proyecto mas que recomendable…!
